การอัดรีด

เทอร์โมพลาสติกอีลาสโตเมอร์ TPE ด้วยคุณสมบัติความยืดหยุ่นคล้ายยางและความสามารถในการขึ้นรูปด้วยความร้อนเหมือนพลาสติก เป็นวัตถุดิบยางอ่อนที่นิยมใช้ในกระบวนการอัดรีด สามารถผลิตผลิตภัณฑ์รูปทรงยาวได้อย่างต่อเนื่อง เช่น ปลอกหุ้มสายเคเบิล ยางซีล ท่ออ่อน โปรไฟล์ตกแต่ง และแถบหุ้มคอมโพสิต การอัดรีดมีความต้องการสูงในด้านสมบัติการไหล ความเสถียรทางความร้อน และความแข็งแรงของวัสดุหลอมเหลวของวัตถุดิบ ก่อนการผลิตต้องทำการอบแห้งล่วงหน้าตามประเภทวัสดุ: SEBS, SBS, TPV อบแห้งที่ 70℃ เป็นเวลา 2 ชั่วโมงเฉพาะในสภาพแวดล้อมที่มีความชื้น ส่วน TPU เนื่องจากดูดความชื้นสูง ต้องอบแห้งแบบไล่ความชื้นที่ 85℃ เป็นเวลา 3-4 ชั่วโมง ควบคุมความชื้นอย่างเข้มงวดเพื่อหลีกเลี่ยงฟองอากาศและข้อบกพร่องแบบเส้นเงินในผลิตภัณฑ์

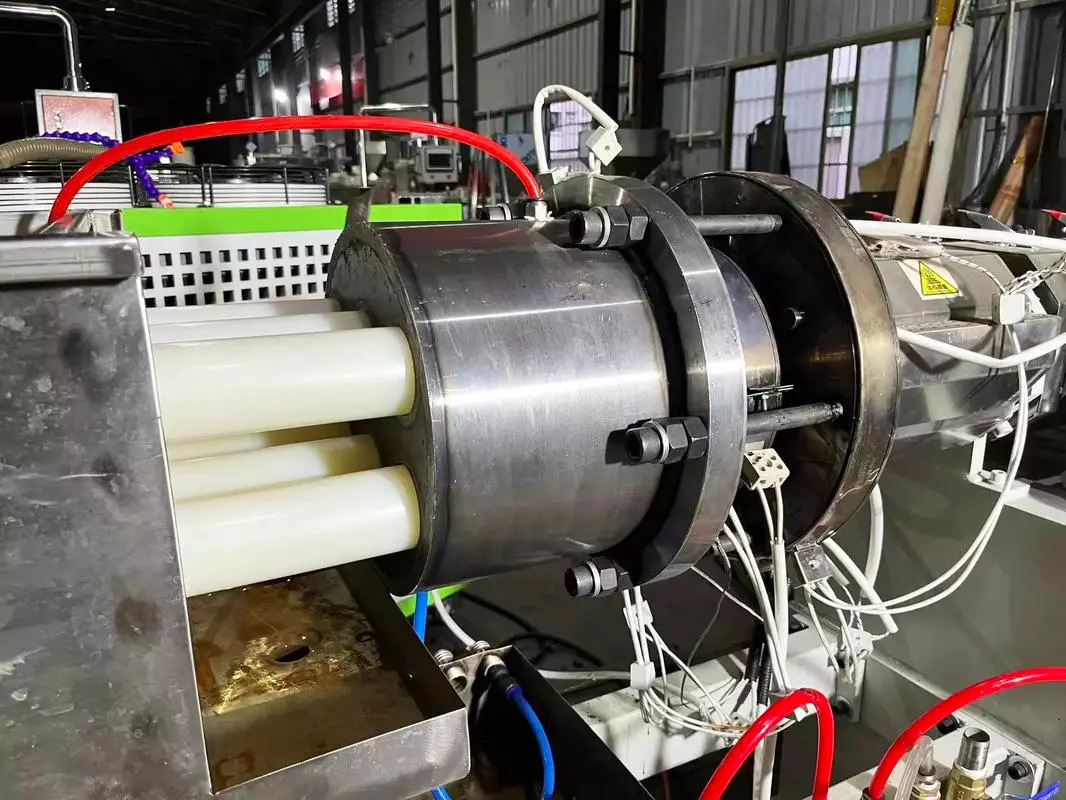

การผลิตใช้เครื่องอัดรีดสกรูเดี่ยวที่มีอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง 20:1 ถึง 25:1 ควบคุมอุณหภูมิเป็นส่วนๆ ตามความแข็งและประเภทของ TPE ช่วงการผลิต SEBS คือ 150-195℃ SBS ลดลง 10-15℃ โดยรวมเพื่อป้องกันการเสื่อมสภาพจากความร้อนสูง TPV และ TPU มีอุณหภูมิการผลิตสูงขึ้นถึง 190-210℃ สกรูใช้โครงสร้างแบบลาดเอียงแรงเฉือนต่ำ ควบคู่กับแรงดันย้อนกลับที่เหมาะสมเพื่อทำให้การหลอมละลายของพลาสติกคงที่ แรงดันที่หัวเครื่องรักษาที่ 5-15 MPa จับคู่ความเร็วสกรู 30-150 รอบต่อนาทีตามความอ่อนแข็ง

วัสดุหลอมเหลวที่ถูกอัดผ่านหัวแม่พิมพ์แบบเพรียวบางจะเกิดการขยายตัวหลังออกจากแม่พิมพ์ ต้องจับคู่อัตราการดึง 1.1-1.5 เท่า จากนั้นผ่านการทำความเย็นในถังน้ำอุณหภูมิต่ำหรือการขึ้นรูปสุญญากาศเพื่อทำให้เย็นและคงรูป TPE อ่อนควบคุมอุณหภูมิน้ำหล่อเย็นที่ 15-25℃ ส่วน TPV และ TPU แข็งเพิ่มอุณหภูมิน้ำเป็น 30-40℃ เพื่อให้แน่ใจว่าขนาดคงที่และไม่ติดกัน

ผลิตภัณฑ์ TPE ที่อัดรีดมีประสิทธิภาพการผลิตสูง เศษวัสดุสามารถรีไซเคิลและนำกลับมาผลิตใหม่ได้ มีคุณสมบัติการคืนตัว ทนทานต่อการสึกหรอ และทนต่อสภาพอากาศที่ดีเยี่ยม ผลิตภัณฑ์ TPV มักใช้ในชิ้นส่วนซีลยานยนต์ ผลิตภัณฑ์ SEBS เหมาะสำหรับโปรไฟล์ยางอ่อนในชีวิตประจำวัน ส่วนชิ้นส่วนอัดรีด TPU เน้นท่อไฮดรอลิกที่ทนทานต่อการสึกหรอ ในระหว่างการผลิต การปรับอุณหภูมิ ความเร็วสกรู และความเร็วการดึงสามารถปรับปรุงปัญหาผิวฉลาม เส้นขาด และความผันผวนของขนาดได้ ผลิตภัณฑ์สำเร็จรูปไม่ต้องวัลคาไนซ์ กระบวนการผลิตสั้น และต้นทุนโดยรวมดีกว่าชิ้นส่วนยางอัดรีดแบบดั้งเดิม
