TPE ฉีดขึ้นรูปสองสีช่วยลดชิ้นส่วนและขั้นตอนการประกอบได้อย่างไร? คู่มือการออกแบบชิ้นส่วนแข็งและอ่อนในชิ้นเดียว

การฉีดขึ้นรูปสองสีด้วย TPE สามารถรวมโครงสร้างแข็งและพื้นที่สัมผัสนุ่มไว้ในชิ้นส่วนเดียวกัน ลดชิ้นส่วนยางแยก กาว หรือขั้นตอนการประกอบบางส่วนได้ แต่จะลดต้นทุนจริงหรือไม่ ขึ้นอยู่กับโครงสร้างชิ้นส่วน อุปกรณ์แม่พิมพ์ การจับคู่วัสดุ และอัตราผลผลิตในการผลิตจำนวนมาก

ชิ้นส่วนใดเหมาะสำหรับการผลิตแข็งและอ่อนในชิ้นเดียว?

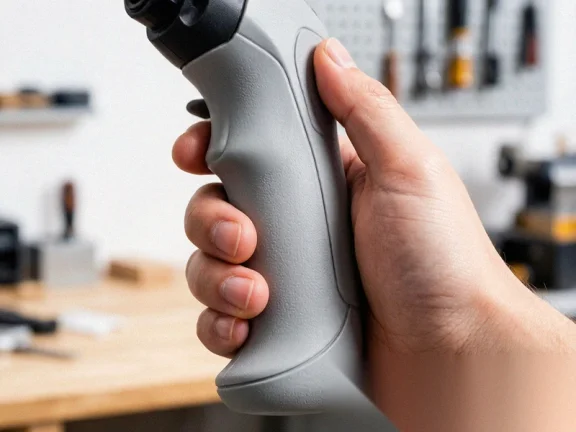

• ด้ามจับ ปุ่มหมุน และขอบเปลือกที่ต้องมีพื้นที่กันลื่น
• ชิ้นส่วนที่ต้องมีการรองรับแรงกระแทก ลดการสั่นสะเทือน หรือซีลเฉพาะจุด
• แบบเดิมประกอบด้วยชิ้นส่วนแข็ง ชิ้นส่วนยางอ่อน และกาวหรือสลัก ซึ่งมีขั้นตอนการประกอบมาก
• ตำแหน่ง ความหนา และทางเดินของยางอ่อนสามารถขึ้นรูปได้อย่างเสถียรและถอดออกจากแม่พิมพ์ได้ง่าย

ต้นทุนที่ต้องคำนวณก่อนลดขั้นตอน

จุดสำคัญในการออกแบบโครงสร้าง

พื้นที่ยางอ่อนควรหลีกเลี่ยงความหนาผนังที่เปลี่ยนแปลงกะทันหันและเส้นทางการไหลที่ยาวเกินไป และควรเว้นพื้นที่สำหรับการระบายอากาศ การกำหนดตำแหน่ง และการล็อกเชิงกล สำหรับวัสดุฐานที่ยึดติดยาก สามารถเพิ่มการยึดเชิงกลด้วยการยึดกลับ รู หรือการพันขอบ แต่ต้องประเมินการถอดแม่พิมพ์และความเข้มข้นของความเค้น

ลำดับการทดลองฉีดแม่พิมพ์

1. ยืนยันวัสดุฐานแข็งและเกรด TPE
2. ปรับอุณหภูมิพลาสติก อุณหภูมิแม่พิมพ์ ความเร็วฉีด และแรงดันค้าง
3. ตรวจสอบรูปลักษณ์ ขนาด การยึดติด และการเสียรูป
4. ทดสอบการบิด การลอก การตกหล่น สภาพแวดล้อม และสื่อการใช้งาน
5. คำนวณต้นทุนรวมจริงจากข้อมูลล็อตการผลิตที่เสถียร
